Кран шаровой неполнопроходной (фланцевое соединение)
Спецификация материалов (обычное исполнение)
Корпус: углеродистая сталь 20
Шпиндель: коррозионностойкая сталь (20Х13)
Шар: коррозионностойкая сталь DN 65: AISI 304; DN 100 - 200: AISI 409
Уплотнение шпинделя: EPDM, фторсилоксановый эластомер
Подшипник скольжения: фторопласт Ф-4
Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера
Управление
DN 65 - 200: рукоятка из окрашенной углеродистой стали с полимерным наконечником;
DN 150 - 200: рекомендуется механический редуктор с червячной передачей;

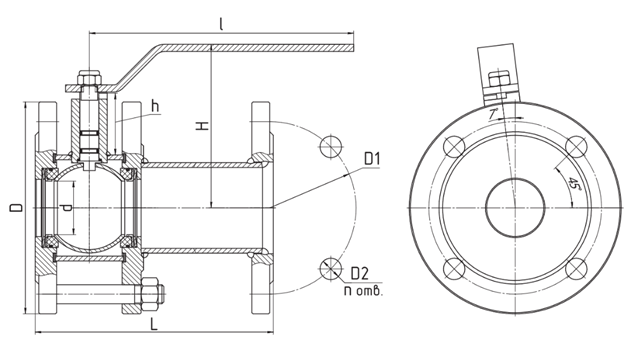

Технические характеристики
|
DN |
PN |
d |
D |
D1 |
D2 |
n отв |
h |
H |
I |
L |
Масса, кг |
|
65 |
16 |
49 |
178 |
145 |
18 |
4 |
51,5 |
138 |
220 |
200 |
10,6 |
|
65 |
25 |
49 |
178 |
145 |
18 |
4 |
51,5 |
138 |
220 |
200 |
10,6 |
|
100 |
16 |
75 |
215 |
180 |
18 |
8 |
55 |
165 |
315 |
230 |
18,7 |
|
150 |
16 |
125 |
280 |
240 |
22 |
8 |
68 |
213 |
525 |
280 |
40,7 |
|
200 |
16 |
148 |
335 |
295 |
22 |
12 |
65 |
238 |
625 |
330 |
59,7 |
