Кран шаровой неполнопроходной (фланцевое соединение)
Спецификация материалов
Корпус: сталь, легированная сталь, коррозионностойкая сталь
Шпиндель: коррозионностойкая сталь (20Х13/12Х18Н10Т)
Шар: аустенитная нержавеющая сталь 12Х18Н10Т
Уплотнение шпинделя: фторсилоксановый эластомер
Подшипник скольжения: фторопласт Ф-4К20, Ф-4
Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера
Пружинный блок: аустенитная нержавеющая сталь
Управление
DN 15 - 250: рукоятка - оцинкованная углеродистая сталь с полимерным наконечником;
DN 150 - 250: рекомендуется механический редуктор с червячной передачей;
DN 300 - 800: механический редуктор в комплекте.

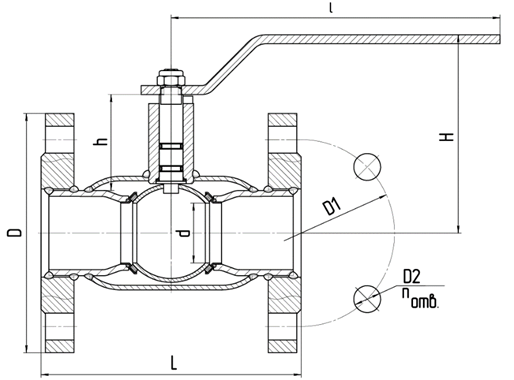

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ по ГОСТ 33259
Технические характеристики
|
DN |
PN |
d |
D |
D1 |
D2 |
n отв |
h |
H |
I |
L |
Масса, кг |
|
15 |
40 |
10 |
95 |
65 |
14 |
4 |
60 |
142 |
158 |
130 |
1,4 |
|
20 |
40 |
15 |
105 |
75 |
14 |
4 |
61 |
145 |
158 |
150 |
2,1 |
|
25 |
40 |
18 |
115 |
85 |
14 |
4 |
61 |
148 |
158 |
160 |
2,6 |
|
32 |
40 |
24 |
135 |
100 |
18 |
4 |
60 |
152 |
158 |
180 |
3,8 |
|
40 |
40 |
30 |
145 |
110 |
18 |
4 |
59 |
124 |
220 |
200 |
4,9 |
|
50 |
40 |
40 |
158 |
125 |
18 |
4 |
63 |
133 |
220 |
230 |
6,1 |
|
65 |
16 |
49 |
178 |
145 |
18 |
4 |
59 |
138 |
220 |
270 |
8,5 |
|
65 |
25 |
49 |
178 |
145 |
18 |
8 |
59 |
138 |
220 |
270 |
9,1 |
|
80 |
16 |
63 |
195 |
160 |
18 |
4 |
87 |
174 |
315 |
280 |
11,2 |
|
80 |
25 |
63 |
195 |
160 |
18 |
8 |
87 |
174 |
315 |
280 |
11,4 |
|
100 |
16 |
75 |
215 |
180 |
18 |
8 |
87 |
184 |
315 |
300 |
14,1 |
|
100 |
25 |
75 |
230 |
190 |
22 |
8 |
87 |
184 |
315 |
300 |
14,6 |
|
125 |
16 |
100 |
245 |
210 |
18 |
8 |
95 |
197 |
525 |
325 |
23,0 |
|
125 |
25 |
100 |
270 |
220 |
26 |
8 |
95 |
197 |
525 |
325 |
23,1 |
|
150 |
16 |
125 |
280 |
240 |
22 |
8 |
98 |
214 |
525 |
350 |
30,6 |
|
150 |
25 |
125 |
300 |
250 |
26 |
8 |
98 |
214 |
525 |
350 |
30,7 |
|
200 |
16 |
148 |
335 |
295 |
22 |
12 |
94 |
239 |
525 |
450 |
56,0 |
|
200 |
25 |
148 |
360 |
310 |
26 |
12 |
94 |
239 |
525 |
450 |
58,1 |
|
250 |
16 |
200 |
405 |
355 |
26 |
12 |
101 |
274 |
1030 |
530 |
87,2 |
|
250 |
25 |
200 |
425 |
370 |
30 |
12 |
101 |
274 |
1030 |
530 |
91,0 |
|
300 |
16 |
240 |
460 |
410 |
26 |
12 |
167 |
330 |
- |
750 |
156,0 |
|
300 |
25 |
240 |
485 |
430 |
30 |
16 |
167 |
330 |
- |
750 |
168,0 |
|
350 |
16 |
300 |
520 |
470 |
26 |
16 |
195 |
384 |
- |
750 |
235,0 |
|
350 |
25 |
300 |
550 |
490 |
33 |
16 |
195 |
384 |
- |
750 |
248,0 |
|
400 |
16 |
305 |
580 |
525 |
30 |
16 |
171 |
384 |
- |
880 |
300,0 |
|
400 |
25 |
305 |
610 |
550 |
33 |
16 |
171 |
384 |
- |
880 |
327,0 |
|
500 |
16 |
390 |
710 |
650 |
33 |
20 |
171 |
436 |
- |
990 |
462,0 |
|
500 |
25 |
390 |
730 |
660 |
39 |
20 |
171 |
436 |
- |
990 |
483,0 |
|
600 |
16 |
500 |
840 |
770 |
39 |
20 |
214 |
530 |
- |
1173 |
950,0 |
|
600 |
25 |
500 |
840 |
770 |
39 |
20 |
214 |
530 |
- |
1173 |
972,0 |
|
700 |
16 |
600 |
910 |
840 |
39 |
24 |
285 |
645 |
- |
1376 |
1160,0 |
|
700 |
25 |
600 |
960 |
875 |
45 |
24 |
285 |
645 |
- |
1376 |
1245,0 |
|
800 |
16 |
700 |
1020 |
950 |
39 |
24 |
380 |
790 |
- |
1376 |
2600,0 |
|
800 |
25 |
700 |
1075 |
990 |
45 |
24 |
380 |
790 |
- |
1376 |
2800,0 |
