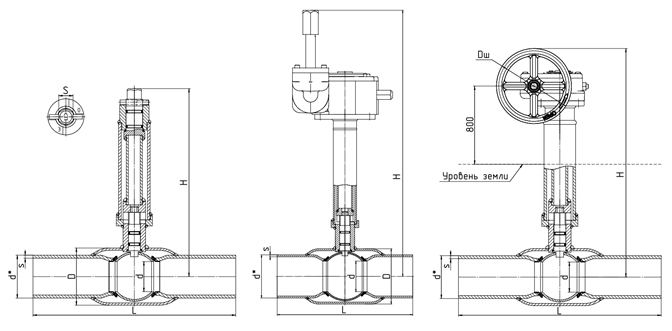

Кран шаровой неполнопроходной / полнопроходной с удлинённым шпинделем для подземной установки

Спецификация материалов

Корпус: сталь, легированная сталь, коррозионностойкая сталь

Шпиндель: коррозионностойкая сталь (20Х13/12Х18Н10Т)

Шар: аустенитная нержавеющая сталь 12Х18Н10Т

Уплотнение шпинделя: фторсилоксановый эластомер

Подшипник скольжения: фторопласт Ф-4К20, Ф-4

Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера

Пружинный блок: аустенитная нержавеющая сталь

Управление

Т-ключ, Редуктор, Электропривод, Пневмопривод

Технические характеристики для неполнопроходного исполнения

DN	PN	d	d1	s	S	D	Dш	H	L
25	40	18	32	3,5	19	48	100	по заказу	230
32	40	24	38	3	19	57	100	по заказу	230
40	40	30	48	4	19	60	100	по заказу	250
50	40	40	57	4	19	76	100	по заказу	270
65	25	49	76	4	19	89	100	по заказу	280
80	25	63	89	4	19	114	100	по заказу	280
100	25	75	108	5	19	133	100	по заказу	300
125	25	100	133	6	27	180	200	по заказу	330
150	25	125	159	6	27	219	200	по заказу	360
200	25	148	219	8	27	273	200	по заказу	430
250	25	200	273	8	-	351	400	по заказу	510
300	25	240	325	10	-	426	600	по заказу	730
350	25	300	377	10	-	530	600	по заказу	730
400	25	305	426	10	-	530	600	по заказу	860
500	25	390	530	10	-	630	500	по заказу	970
600	25	500	630	10	-	820	500	по заказу	1143
700	25	600	720	10	-	1020	500	по заказу	1346
800	25	700	820	12	-	1120	700	по заказу	1346

Технические характеристики для полнопроходного исполнения

DN	PN	d	d*	s	S	D	Dш	H	L
25	40	24	32	3	19	57	100	по заказу	230
32	40	30	38	4	19	60	100	по заказу	250
40	40	40	48	4	19	76	100	по заказу	270
50	40	49	57	4	19	89	100	по заказу	280
65	25	64	76	4	19	114	100	по заказу	280
80	25	75	89	5	19	133	100	по заказу	300
100	25	100	108	5	27	180	200	по заказу	330
125	25	125	133	6	27	219	200	по заказу	360
150	25	148	159	6	27	273	200	по заказу	390
200	25	200	219	8	-	351	400	по заказу	510
250	25	248	273	10	-	426	600	по заказу	730
300	25	300	325	10	-	530	600	по заказу	730
350	25	390	377	10	-	630	500	по заказу	970
400	25	390	426	10	-	630	500	по заказу	970
500	25	500	530	10	-	820	500	по заказу	991
600	25	600	630	10	-	1020	500	по заказу	1143
700	25	700	720	10	-	1120	700	по заказу	1346
