Кран шаровой полнопроходной (приварное соединение)
Спецификация материалов (обычное исполнение)
Корпус: углеродистая сталь 20
Шпиндель: коррозионностойкая сталь (20Х13)
Шар: коррозионностойкая сталь DN 15 - 32: 20X13; DN 40 - 65: AISI 304; DN 80 - 800: AISI 409
Уплотнение шпинделя: EPDM, фторсилоксановый эластомер
Подшипник скольжения: фторопласт Ф-4К20, Ф-4
Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера
Управление
DN 15 - 200: рукоятка из окрашенной углеродистой стали с полимерным наконечником;
DN 125 - 200: рекомендуется механический редуктор с червячной передачей;
DN 250 - 700: механический редуктор в комплекте.

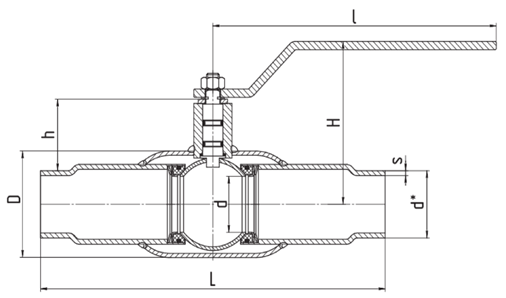

Технические характеристики
|
DN |
PN |
d |
d* |
s |
D |
h |
H |
I |
L |
Масса, кг |
|
15 |
40 |
15 |
21,3 |
2,8 |
42 |
27 |
135 |
160 |
200 |
0,8 |
|
20 |
40 |
18 |
26,8 |
3,2 |
48 |
27 |
138 |
160 |
230 |
1,1 |
|
25 |
40 |
24 |
33,5 |
3 |
57 |
29 |
142 |
160 |
230 |
1,3 |
|
32 |
40 |
30 |
38 |
3,5 |
60 |
48 |
124 |
220 |
250 |
2 |
|
40 |
40 |
40 |
48 |
4 |
76 |
52 |
133 |
220 |
270 |
2,5 |
|
50 |
40 |
49 |
57 |
4 |
89 |
52 |
138 |
220 |
280 |
3 |
|
65 |
25 |
64 |
76 |
4 |
114 |
75 |
174 |
315 |
280 |
4,8 |
|
80 |
25 |
75 |
89 |
4 |
133 |
78 |
184 |
315 |
300 |
6,1 |
|
100 |
25 |
100 |
108 |
5 |
180 |
108 |
197 |
525 |
330 |
12,1 |
|
125 |
25 |
125 |
133 |
5 |
219 |
111 |
214 |
525 |
360 |
15,5 |
|
150 |
25 |
148 |
159 |
6 |
273 |
124 |
239 |
525 |
390 |
24,5 |
|
200 |
25 |
200 |
219 |
8 |
351 |
128 |
274 |
1030 |
510 |
63 |
|
250 |
25 |
248 |
273 |
10 |
426 |
193 |
- |
- |
730 |
118 |
|
300 |
25 |
300 |
325 |
10 |
530 |
221 |
|
|
730 |
196 |
|
350 |
25 |
390 |
377 |
10 |
630 |
247 |
- |
- |
970 |
376 |
|
400 |
25 |
390 |
426 |
10 |
630 |
223 |
|
|
970 |
406 |
|
500 |
25 |
500 |
530 |
10 |
820 |
264 |
- |
- |
991 |
765 |
|
600 |
25 |
600 |
630 |
10 |
1020 |
318 |
|
|
1143 |
1050 |
|
700 |
25 |
700 |
720 |
10 |
1120 |
430 |
- |
- |
1346 |
2300 |
